КАК ОНЫЕ СТРОИТЬ, И В ВОЖДЕНИИ ИХ, И В СМЕСЕ РУД, И В ВЫПЛАВКЕ ИЗ ДОМЕН ДОБРОГО И МЯХКОГО, И К ДЕЛУ ЖЕЛЕЗА ГОДНОГО, И К ЛИТЬЮ ПРИПАСОВ ПОТРЕБНОГО ЧЮГУНА ПОСТУПАТЬ.

1

де быть горнам и трубам и стенам трубным доменным, тут, место выровняв, размерять во все стороны квадратно, ежели две доменных трубы :в одном месте будут строитца, по 5 сажен с полуаршином каждой бок, и осмотреть, какова земля, и буде явитца, что некрепкая или болотное место, то по величине того горнового и трубного основания житкую и неплотную землю вынять до плотной земли и, выняв, розметить места под трубу и в ней под горн в диаметре на 5 1/2 аршин, а где быть мехам и над ними оводам, с лица стены шириною на 6 1/2, а у фурмы в тех же сводах шириною на 3 аршина, а где быть выпуску чюгуна и над тем сводом, тут о лица стены шириною на 6, а под брусьями, что будут над челом горна, на 3 аршина; а что затем останетца места, размеренного под основание стен, по тому всему набить [140] сваи, буде житкая земля или болотное место, то свая от сваи в четверть аршина, а буде земля твердая, в поларшина свая от сваи. А в тех местех, что останутца под трубу и горн и под сводами, что будут над мехами и выпуском, свай не набивать. И когда в вышеозначенные места сваи набьютца все, тогда от свай землю, которая от битья оных выздынется, очистить, чтоб было равно, как и прежде выкопано было. И те сваи подсечь под ватерпас по правилу подле самую подшву выкопаной земли, чтоб свая сваи не выше и не ниже была, но равны. И как сваи подсечены будут, тогда между их в землю набить камня дикого равно со сваями.

С тех свай во все оное основание, кроме тех мест, что останутца под горн, под выпуск и под меха, класть бут каменей диким з глиною, и промежду большие каменье набивать мелким щебнем, и каждой слой заливать известью и засыпать песком, и паки класть вверх. И как от свай кверху бутом выкладено будет в аршин, тогда в том месте, что оставлено под горн, выкласть крупным диким камнем каменку, а класть камень х камню не плотно и глины и протчего к тому не прикладывать, чтоб когда случитца воде быть, то б оная из-под горну скоряя могла выходить, и всегда б под ним могло быть сухо, и чугун бы в горну от сырости не мог застывать. И как та каменка будет сровниватца з бутом, что выведен вверх на аршин, тогда на оную наверх набить щебнем мелким, чтоб равно было з бутом, и залить известью. А где быть выпуску и оставлено бутом не выкладено, тут насыпать песком ровно з бутом и вывесть ис-под горну на глухие стены скважни, что называютца душники, для проходу ис-под горну, когда случитца, воды и для ходу под оной горн ветру, те душники шириною и вышиною по 6 вершков. А где быть мехам, тут камнем не бутить же, для того что в том месте срубитца обруб деревянной. На оные душники под горном во весь горн накрыть доскою чюгунною, а где будут стены, в тех местах накрыть до самого выходу тех душников плитами каменными.

Потом, кроме того места, что оставлено под горн накрыто доскою чюгунною, паки класть бут вверх четверти на три или на аршин, чтоб оной был выше рва, где вал и колесо будет ходить, и обруб, что будет под мехами, на поларшина. А выклав, выровнять равно и размерять на буту квадратно средины во все стороны по 5 сажен, и повести стены кирпишные, заднюю — во все основание, а боковые — от задней стены до сводов, что будут над мехами, по 4 3/4 аршина, потом, где быть мехам и над ними сводам, оставя простого места, не клав стены, в ширину и а вышину до сводов на 7 аршин, от того оставленного на меха места к передней стене боковые стены класть на 3 1/4 аршина, переднюю до того места, что оставитца на выпуск и над тем будут своды, на 4 1/4 аршина, потом оставить места простого, не закладывая стеною, под выпуск и под своды х каждой [141] трубе шириною и вышиною до сводов на 6 1/2 аршина, а где будут брусья лежать в челе горна и от фурмы, откуда пойдут своды, тут шириною на 3 аршина, в средине меж сводами, что будут над выпусками, быть от своду до своду стене шириною на 9 аршин, в которой учреждаютца покои для житья при работе доменных, и для проходу х кожухам и к ларям и на заднюю стену двери шириною на 2, вышиною внутри проходу на 3 1/2 аршина.

Те стены класть з буту, кирпича в полтретья или в три, а ежели кирпича довольно нет, то и с камнем с ызвестью, а в средине от тех кирпишных стен до того места, где будут стены доменных горновых труб, оставя на каждую трубу простого места в диаметре на 6 аршин, класть камнем же диким з глиною, набивая между большие каменье мелким щебнем и заливать известью.

Когда стены от буту складены будут в вышину на 2 3/4 аршина, тогда положить в сводах по два бруса чюгунных перво в челе горна над порогом, а потом у мехов над фурмою. Те б брусья были длиною в 6 аршин, шириною в 6, толщиною в 4 вершка, а от средины трубной на 1 аршин на 14 вершков. Со оных брусов поведен быть имеет трубной двор шириною в диаметре 6 аршин.

Потом как стена от буту выкладетца в вышину в 4 3/4 аршина, тогда положить над сводами, что будут над выпусками, на край передней стены над теми выпусками по чюгунному брусу длиною каждой в 8 1/2 аршина, шириною в 4, толщиною в 2 1/2 вершка. С тех брусов и имеет быть поведена труба, в которую из горну огневые искры и пыль будут проходить, чтоб их под кровлю не выметывало, и оттого не могло быть незапного пожара. И положа брусье, паки класть стену, и как складены будут от буту в вышину на 9 аршин, тогда положить во все стены 10 крюков чюгунных больших, разделя по пропорции на каждую стену, что их на которую придет, а на оные имеют быть положены брусье деревянные, с которых над домною будет кровля. И, укрепя оные крюки, положить на те стены железные связи, потом класть вверх еще на аршин, чтоб всего от буту был складен двор вышиною 10 аршин.

2

По совершении стен и доменного двора, когда уже надлежит и время приспеет класть трубу, тогда, взяв снур с гирькою, и отпустить сверху вниз до фундамента, и намеряв от обоих брусьев, что над горновым челом и над фурмою, по 1 аршину по 14 вершков, и сыскать средину. И как средина сыщетца, тогда поставить на самую средину кружало, которое для того делаетца деревянное, и по тому кружалу класть трубу камнем з белою глиною, которые бы от огня стояли. Мерою той трубе надлежит [142] быть по средней пропорции от брусья вверх на аршин, в диаметре 3 1/2, потом к средине кубом и чтоб среди ее было 4, а вверх х колоше паки поуже и в самой колоше быть 2 3/4 аршина. И как складено будет камнем от брусья вверх на 6 аршин, тогда класть еще вверх на 2 аршина кирпичем клинчатым, которой для того нарочно делаетца, также стойкой в огне. И оная труба выше стен выкладена была в один аршин с небольшим, и по ней вкруг, и на домне кругом колоть, и где руда и известь кладетца, выслано было досками чюгунными. И над колошами со столбов и связей чюгунных, которым быть столбам вышиною в 3 1/4 аршина, а связям длиною в 14 1/4 аршина, шириною в 4 1/2 аршина выкладывать трубы, куда имеет из домны проходить огонь и пыль.

3

Когда время приспеет клаже горна в трубе, тогда надобно прежде на чюгунную доску, которою накрыты душники, набить доброй глины в вышину в четверть аршина, и потом выкласть ящик кирпичем или каменей по средине горнового двора длиною в 2 1/2 аршина, шириною в 9 вершков, в вышину в четверть аршина. И тот ящик роскласть надвое в один кирпич, и от того ящика вывесть душники в своды к стенам за брусье, и поставить на те душники кованые трубы. И тот ящик и душники накрыть чюгунными досками, и на те доски набить глиною ж в четверть аршина, потом насылать песком вершков в 8 или больше, смотря какова толстота будет донная лещедь, и убить песок крепко деревянными пестами, и положить донную лещедь, на которой будет горн класться. А чтоб та лещедь была промеж брусьями в один аршин 3/4. И отвесить по оной лещеде гирькою, чтоб была на средине двора, и отсыпать песком и отолочь пестами с тою лещедью вровень крепко. И сыскать отвесом сверху на той лещеди средину, и как сыщетца, то оную на той лещеди назначить и от средины оные в 6 1/2 вершков положить заднюю лещедь. Потом класть горн ис камня, что добываетца здесь на Точильной горе и в огне стоит лутчее, нежели другие каменье. А те камни притясывать камень х камню плотно. Длиною тому горну быть по самому дну от порогу до задней лещеди 2 3/4 аршина, шириною у задней лещади 13, у порогу 12 вершков, вышиною до высеченого в камне под фурму места от денной лещади 10, а от задней до того ж длины 7 вершков, от фурмы до порогу 2 аршина 5 вершков. Фурмовой камень надлежит класть против самой средины трубы, чтоб ни в которую сторону не содвинулся. В нем, где быть фурме высечено, надобно быть в самом глазе в ширину 2 1/2, в вышину 3 вершка. Темпельной камень ставить от данной лещади вышиною на аршин, от задней в длину на полтора аршина. А как оной горн складетца, чтоб в нем от денной лещади до верхних [143] краев было вышиною 3 аршина, в розливе поверх горна в длину горна ж 1 3/4, в ширину 1 1/2; от горна кверху трубы спуск понуро в горн, что называютца плеча, на аршин.

4

По сделании оные трубу и горн, прежде пущения в действие, сушить дровами таким образом: наверху трубы, что называетца колоша, накрыть чюгунными досками и на те доски насыпать песку, токмо оставить малое окно, которым, когда огонь накладен будет перед горн, чтоб подымало снизу кверху жар. И потом перед горн класть малой огонь, покамест нагреетца камень; а как нагреетца, тогда уже огня прибавлять более по рассмотрению. И быть тому огню по та, как весь горн и труба просохнут. А по просушении з досок песок згрести, и оные снять, и в трубе и горну выместь, чтоб сажи и песку не было.

5

Когда время приспеет пущать домну в ход, тогда надлежит прежде меха поставить на стан или постелю на то учиненную, чтоб трубы оных лежали в фурме от конца глазу ее 5 вершков, зад оных ящика на постеле выше фурмы был 12 или 13 вершков, и оные навешены б были по надлежащему, потом с передней стены горна на дно оного поставить порог чюгунной шириною против горна, длиною 12, высотою 8 или 9 вершков. А где выпускать чюгун, тут оставить пусто шириною в 2 1/2, вышиною от денной лещади в 4 вершка, и вымазать изнутри доброю глиною в ширину и в вышину оной порог весь, а от денной лещади кверху скатом. Потом поставить к темпельному камню над порогом доску чюгунную з захабом шириною против того камня, у которой бы оной захаб мог подотти под тот темпельной камень и был бы шириною и толщиною в 3 или 4 вершка, а выше порогу токмо на 3 вершка. И укрепить тое доску, что называетца темпель, железными или чюгунными клиньями крепко и обмазать глиною. Потом поставить фурму чюгунную, которая б мерою была в глазу шириною в 2 1/2, вышиною в 3 вершка, в длину от глаза до заднего ее края 10, в ширину по заднему ж краю 9, в вышину в 7 вершков. Токмо под оную до поставки ее положить доску кованую или чюгунную тонкую и смотреть накрепко, чтоб фурма поставлена была . в горн от денной лещеди не выше и не ниже 10, от задней до средины фурмового глазу не далее 8 1/4 вершков прямо против средины трубы, чтоб не покосилась ни на которой бок, ибо ежели фурма поставитца не против средины трубы, но на один которой-нибудь бок вдастся, тогда тот бок изгорает скоряе, и в трубе от того дает жар неравной.

6

По исправлении оного всего изготовить принадлежащие в горну к работе инструменты железные: ломы большие и малые, крюки, грабли и протчее. что к тому потребно, и по изготовлении из горну выместь чисто, и пустое место, что у порогу [151] оставлено для выпуску чюгуна и [у] фурмы, запереть глиною и набить песком и, взяв чистого мусору угольного, насыпать в горн на дно в толщину вершка в два или в 3 и отоптать крепче, чтоб скоро к денной лещади, как огонь будет положен в горну, не пришел от оного жар и тем не изорвало камню. Потом насыпать в трубу сверху ее углем, чтобы была полна, и оной на поверхности колоши убить пестами деревянными не очень крепко, а на уголь насыпать 3 корыта железной руды мелкой, обсыпая оную вкруг во всей трубе, да извести одну лопатку небольшую, и положить в горн угля с огнем, и как немного поразгоритца, то спереди горну накрыть чюгунною или кованою доскою, и замазать по краям глиною, и закласть дерном, и засыпать песком накрепко весь темпельной камень, чтоб от стужи не изорвало. А когда огонь выдет наверх и от оного опуститца в трубе уголь вниз столько, как надлежит по мере быть колоше, тогда сыпать по прошествии каждой колоши угля по 4 короба малых, а руды и извести в первую колошу прежнюю сыпь, да соку самого чистого полкорыта, розбив оной намелко. А потом в другие до спуску мехов прибавлять в каждую руды по корыту, также извести и соку по малой чаете. И как минет 6 колош, тогда в горну смотреть, нет ли соку, и буде есть, то вычистить из горну, и, очистя, закрыть попрежнему. А когда пройдет по выходе огня наверх 8 или 9 колошь, тогда открыть горн и, подбив под темпель доску деревянную сырую, мусор и грязь, и которая глина ис трубы спуститца, из оного вычистить до самой денной лещеди. И вычистя, насыпать паки угольного мусору сухова на оную лещедь под фурму на вершек, а у порогу на 2, чтоб от оного к задней лещеди по всему горну было скатом и чюгун бы к порогу скоро не мог притти и не стыл. И как оное исправитца, тогда доску, из горну вынять и уголья, что остоитца на доске, опустить к порогу и засыпать чистым мусором и подбить под темпельную доску накрепко. Потом проломать у фурмы и очистить чисто и, смазав в ней глиною, спустить меха на малой воде. И как до спуску оных при впущении в действие домны, и после спуску до первого и второго выпусков, и по та, как в горну установитца, быть мастеру с подмастерья и работники безотлучно, а после спуску мехов, как придет руда в горн, надлежит смотрить, каково в горну, и ежели хорошо, то прибавить немного сыпи. И когда от той прибавки придет руды в горн побольше, тогда и воды на колесо, и потом паки руды и извести прибавить побольше, по рассмотрению. А фурму держать чисто и в горну работать, не дожидался соку в фурме, и у порогу взламывать ломами малыми и сок вынимать из горну почаще. И для того от самого порогу горна и сводов, куда сок будет таскатца и где лежать, выслать чюгунными досками скатом. И когда сперва чюгун в горну накопитца в половину горна, или хотя и меньше, то оной выпустить, не дожидаясь, чтоб горн полон был, ибо когда копить [152] дополна, то со дна будет стынуть, для того что еще горн весь не нагрелся, а когда горн нагреетца и у порогу чюгун стынуть не будет, тогда к выпуску чюгун накоплять полон горн и смотреть, чтоб в горнах ко дну чюгун не приставал, которое бывает от худого дутья и от того, когда фурма стоит не на своем месте и припасы во употреблении бывают плохие, а паче всего когда проходы духовые, что под фундаментом горна, не прямо сделаны или засорятца и ветру во оные проходить не будет. А сыпь содержать равную по смесу разных руд, как ныне установлено и сыскана в смесе их пропорция, а имянно, когда чюгун плавитца на железо, тогда не менее руды 26 пуд, извести двух пуд, угля малых коробов, каковыми носитца уголь на домну по 4, а указных, которыми к фабрикам отдаетца, по одному коробу в каждую домну. И при том всемерно надлежит смотреть, чтоб в сутки колоть выходило не менее, как от 18 до 24-х, а по средней пропорции 21 колоша. И уголь употреблять чистой и крупной сосновой без мусору. И чюгуна б ис той сыпи выходило в сутки ис каждой домны не менее 270 пуд, как ныне выплавливатца. И меха б тогда были в ходу не тихо и не скоро, но равно и плавко без порыву. А когда чюгун будет делатца на наковальны, тогда сыпь иметь более, а имянно: руды не из мяхких, но холодной лом, а не красной от 30 до 32 пуд, извести до 2 1/2 пуд и более, а угля тож число коробов, и воды на колесо пущать больше, чтоб тот чюгун и сок был жиже.

7

Валы при домнах иметь для действия дутьем мехов деревянные однодеревые, в длину по 5 1/2 сажен, в толщину в диаметре в аршин, на оных колеса деревянные ж в диаметре по 4 1/2 аршина, шириною с косяками по 2 1/4 аршина; бочки, где пальцам быть, чюгунные шириною вдоль по валу в 3/4, в диаметре 1 1/2 аршина; в тех бочках и в каждом валу пальцов чюгунных у меха по 3, а у обоих 6, длиною по 1 аршину палец. Той длины пальцов в вал вдалбливать по четверте аршина, шириною оные в 8, в полукружии толщиною 4 вершка; промеж пальцов вдоль по валу расстояния по 2 аршина, во оных валах иметь шипы и под шипами подшипники чюгунные, а под подшипниками подушки деревянные, длиною по 2 1/2 аршина, шириною и толщиною по 12 вершков. А на валах обручье железное на каждом не менее 13 обручей.

8

Где те валы иметь будут действие, тут надлежит выкопать ров, шириною и глубиною в 3 аршина, и в нем срубить обруб из бревен, в длину с одной да поперег с одной же стороны, а другим продольной и поперешной стенам быть ненадобно, для того что где б быть другой продольной стене, тут меховые подношки действие свое имеют, а вместо другой поперешной — фабричная стена. [153]

Мехам, где быть поставленным, тут также надлежит иметь обруб земли вышиною смотря по фундаменту стен. Потом на тот обруб ко рву, где вал будет ходить, поставить на углы по стойке в вышину, смотря ж как фурма поставлена будет, и на них положить поперешной и потом продольные брусья к фурме отлогом, что называетца меховой стан.

10

Для подимания мехов вверх и отпущания вниз надлежит иметь у каждого меха по деревянному очапу, учиненному из бруса, длиною всего по 13 1/2 аршин, а от хомутов, на которые надеваютца меховые тяги, до валиков, утвержденных в стойки и во оные очапы, на которых те очапы ходят, по 5 аршин. Тем очапам надлежит утвержденным быть вверху на стойках, которые стойки для того ставить две внутрь фабрики у стены оной, а две за стеною расстоянием по пропорции долготы очапов. А промежу стойками чтоб было шириною 5 1/2, вышиною передние стойки 4, задние 2 1/2 аршина до шипов. На оные стойки на шипы класть поперешные и продольные брусье, смотря по долготе и широте, как поставлены стойки, и на них настилать под задние концы, на которые накладываютца по пропорции тягости и установу, чтоб меха могло здымать и отпущать понадлежаществу, каменье или чюгун, тес, то называетца постеля.

11

По установлении оного всего должен мастер смотреть накрепко, чтоб домны были всегда в добром действии и порядке. И когда в смесе которых руд добрая пропорция сыскана будет, и по пробам верным, по чему ис тысечи пуд руды чюгуна доброго в выходе будет оказыватца, то ему, мастеру, и всегда ис тех руд, ис которых выход чюгуна чрез пробы уже сыскан будет, выплавлять против проб, а не менее, и на тысечю пуд руды угля чтоб издержано было около 49 коробов или по свойству руд, а извести по пробе ж, по скольку сладитца с которыми рудами. А когда мастер с подмастерья того числа чюгуна, что по пробам ис которой руды надлежало, не выплавят, тогда надлежит искусному обербергамтскому члену в том освидетельствовать, нет ли вины мастерской, что фурмовой глаз не узок ли или не широк ли, и в препорцию ль духа мехового, или меха негодны, или сыпь не правдивая. И буде то явитца, то велеть исправить. Также буде мастера доменные несмотрением и нерадением или пьянства ради не тою пропорциею, как установится к лутчему, в смесе руд и в засыпании в домны поступят, и от того в чюгуне учинится худоба или сырость и сок и грязь, то об оном целовальнику прежде принятия в казну объявлять немедленно припасной канторы управителю. А ему по тому целовальничью объявлению об оной худобе чюгуна исследовать доменными, от чего оная худоба произошла. И по следствию тот худой чюгун велеть целовальнику положить особливо, а их, мастеров с [154] подмастерьи, штрафовать вычетом из жалования без упущения и держанием скованых. А ежели и от того не уймутся и худоба не престанет, то мастера написать в подмастерья и жалованье давать ему подмастерское, а вместо его определить другого мастера.

12

Ежели где обыщутся вновь железные руды, то оные чрез берггаура оширфовать вглубь на сажень или более, и из оной руды учинить пробу малою кричною печкою добытыми наверху и внизу рудами. И колико из нее выдет в крице железа, то оной звесить и отдать для перековки в железо. И потом то железо опробовать, каково оное добротою явитца, дабы по тому можно было познать, как те руды в плавку производить и в смесе употреблять з другими рудами. А когда оные руды на завод вывожены будут, то оные прежде для подлинного об них познания доброты железа учинить пробу чрез большую домну, по скольку будет выходить ис тысечи пуд руды чюгуна и какое железо будет. А сыпать в домну сообща вместо руды с высоких и ниских мест верховые и в глуби добываемые, ибо хотя они и из одного рудника, однако по подлинному свидетельству явились разные. И сколько из оных чюгуна будет выплавлятца, по тому выплавку исчислять. И которая руда богатее в содержании железа и лутче даст от себя в чюгуне доброту, и в ковке железа мяхкость, то оные руды сыпать две трети, а ежели которая холодной или красной ломи и с уклад, то тех руд в смес со оною доброю рудою употреблять третью часть или более и менее, сыскав чрез верную пробу препорцию.

Понеже во всех других государствах для чюгуна и железа, дабы доброе было, чинитца смес, где есть разные руды, то из оных смотря какое свойство в руде, и доброй кладетца поболее, а которая похуже, той малая часть, дабы добрыми худую исправить и добрые руды долее длилися. И сие чрез многие годы на Олонце и здесь с немалым радением чрез пробы и практик сыскивано, однако железо было ис тех смесов мало жильное кроме алапаевского и каменского, которых жил чрез смес рудяной в железе прибавить хотя и чрез многие пробы не сыскалось, а ныне сыскано мною здесь в Екатеринбурхе из руд, добываемых на рудниках, состоящих около Екатеринбурха, становской, шиловской, квашнинской и решецкой плавкрю в одной домне двух сортов добрых, а имянно становской и шиловской, а в другой дву сортов поплоше — квашнинской и решетцкой. И оной чюгун, смешав пополам, в молотовых горнах переделывай в железо, и из оного чюгунного смесу ныне явилось чрез разных мастеров такое железо жильное, что, не обжигая оного, от конца чрез великую силу, и труды отломить можно, и сверх того такая польза чрез оное явилось, что при деле полосового железа чюгуна меньше трети угарает, а наперед сего из тех же руд, когда оные все 4 сорта смешаные вообще плавлены, чюгуна более [155] трети угарало, и железо мало жильное было. Такожде и на заводе императрицы Анны по примешанию к тутошному по часте каменского чюгуна явилось лутче ж железо, как до сего было, ибо на оном императрицы Анны заводе руды хотя и не плохи, токмо когда в чюгун переплавлены и оной в железо переделывай бывает, то в том железе, делаемом ис смесу тамошних одних руд, жил не столько было, как ныне являетца чрез смес с каменским чюгуном. И от такой новой инвенции явилась немалая польза к ынтересу и наилутчее процветание комерции российской, что такое доброе железо делаетца в Руссии. И для того впредь, пока руда из нынешних рудников будет добыватца, неотменно плавку чюгуна и смесу двух рук доброго и среднего производить здесь и на заводах цесаревны Анны и на новом Сысертском, имянованном императрицы Анны, без пременения против нынешней инвенции. А для познания, которой доброй и которой средней чюгун, делать на песку борозды, в кои чюгун из горну выпускаетца, под доброй одинакие, а под средней двойные, дабы после как тот чюгун ис песку вынетца и в груды складетца, доброй от среднего знатен был. А ежели здесь и при вышеозначенных заводех новые руды будут не таким свойством, как нынешние, то тогда, плавить оные в домнах, сыскав к лутчему против того, как ныне оным смес чинитца: прежде добрых руд вместе, а средних особо, и потом чюгун мешать пополам, как выше означено. А на протчих заводах, яко на Каменском, Алапаевском, смесу чюгуна в плавку не делать, понеже при оных заводах из руд железо делаетца жильное.

У приему руд смотрить им же, доменным мастерам, сверх целовальников, дабы приниманы были руды добрые и в совершенство обозженые, без камня, и каждого рудника, разделяя из ниских и высоких мест порознь, класть при заводах для познания в смесе в особливые груды, не смешивая руды с рудою, с подписанием при тех грудах на столбах ярлыков, и оные в плавку употреблять по пропорции смеса, розбивая мелко, и из нее пустое каменье, буде явитца, обирая, выбрасывать. А крупные руды отнюдь в домны не засыпать, ибо от крупной руды сырость в чюгуне являетца, от чего при деле железа бывает угару более, да и железо ис того чюгуна ломко. А известь употреблять в плавку с рудами добрую и в обжеге спелую, а не сырую, и бес песка. И того при приеме смотрить накрепко, чтоб отнюдь в приеме плохой извести не было, А класть оную в сарай под кровлю, дабы от мокроты какого повреждения оной не было.

Буде же доменные мастера о худобе чюгуна иметь будут такие отговорки, будто худой чюгун родитца не от их несмотрения, но от плохих руд, то о том надлежит наследовать же и в малой печке учинить пробу. И ежели выдет ис того железо худо и в пробе ломко, то, рассмотря, оную худобу выправить и привесть к лутчему. А понеже, как видно, что доменные мастера имеют напрасную отговорку, будто что твердой чюгун остаетца [159] от литья наковален, а после будто на дело железа делают мяхкой чюгун, того ради наковальны, шипы, подшипники и протчее колико куда потребно, надлежит налить в одно время, чтоб достало на целой год, а после того плавить чюгун на дело железа мяхкой. А что от литья наковален оставатца будет твердой чюгун, оной целовальнику, принимая, класть в анбаре особливо и при отдаче на ковку железа мастерам молотовым как оного, так и объявленного в 11-м пункте объявлять, что оной от литья наковален и сыр, и более 10 пуд такого чюгуна на 100 пуд доброго не давать, дабы в ковке железа помешательства не чинилось. Также и к литью пушек и протчего мастеру чюгун составлять из самых мяхких руд и приводить в самую ж спелость и мяхкость, которой когда переломитца, чтоб в лому был самой мелкой глаз. А не спелого и не мяхкого и в лому с крупным глазом и ноздреватого под штрафом к тому не заготовлять и не употреблять.

Когда мастер вновь из сысканных руд будет пробу делать и искать смес, и покамест он сыщет в том прямую пропорцию, то тот пробной чюгун хотя и худ будет, за то ево не штрафовать, и оной пробы чюгун целовальнику молотовым мастерам отпускать столько ж и с таким же объявлением, как выше сего означено, токмо такой чюгун прежде надлежит дать старшему молотовому мастеру на дело железа, и как он сыщет в смесе его пропорцию, так и другим употреблять.

Чюгун познавать доброй от плохова по сему: когда штык чюгуна переломлен будет и вид в себе покажет в лому темно-сер и глаз мелок, яко маково зерно, то самой мяхкой и доброй чюгун, а ежели явитца хотя и мелок, токмо в лому беловат, то средней, а буде бел, яко олово светит слоями крупными, то оной чюгун жесток и делаетца токмо для литья наковален, а на ковку железа один негоден. И ежели такой являтца будет, кроме литья наковален, то в том вину надлежит причесть мастеру доменному и ево за то штрафовать по вышеписанному, для того что то чинитца несмотрением ево от излишней сыпи и от тихого ходу колес, или от уской фурмы, что дух из обоих мехов в горн не проходит, но токмо отбивает прочь. А наковальны, когда под молотами от ковки железа повредятца и будут негодны, оные молотовым мастером употреблять на передел в железо и мешать з добрым чюгуном по малой части, дабы старые наковальны напрасно не лежали, и от того их не множилось.

К делу и починке домен для приуготовления горнового и трубного камня, какой надобен, и протчих потребных к годовому содержанию домен припасов давать от себя в припасную кантору требования и тем требуемым припасом модели и меры, по которым должно той канторе камень добывать на Точильной горе определенными людьми всегда заблаговременно и со излишеством. и обтесывать и обделывать в готовность тамо, чтоб за провоз излишнего убытка не было, и при заводах оной более б [160] не обделывать, а припасы другие, которые на заводе делаютца, те заготовлять от припасной канторы, а которые покупаютца или крестьянами ставятца, от обербергамта.

Смотреть того, дабы у домен меха были добрые и действовали сильно, и содержать оные в добром охранении, дабы от мокроты и пыли не портились. И для того над ними содержать кровлю крепкую и пыль с мехов очищать. А когда уже от долговременного при работе стояния г действию будут негодны, тогда вместо их обще с управителем припасной канторы ему, доменному мастеру, принимать новые от мехового мастера со свидетельством, чтоб были добрые и в дутье сильные, ибо когда будут меха добрые, то и чюгуна из домны выходить будет более и скоряе оной в горну будет копитца. Токмо надлежит установлять фурмы по надлежащей пропорции, дабы дух мог сквозь оные в горны проходить сильняе, а не застаивался в фурме. И как оные фурмы, так и горн и трубы содержать одною пропорциею. А шипы у валов и пальцы всегда иметь змазаные.

Доменную фабрику содержать в чистоте и смотреть, чтоб вычепана, выбелена и вымазана была внутри и снаружи. Стены и кровельные доски для охранения от пожарного случая амазать оное глиною, смешав житко с шерстью скотинной. А кровли надлежит делать со спусками по новоманерному, которую б можно во время пожару вдруг долой спустить. Также иметь труб ручных, что называютца пожарные, для заливания водою по пяти при домне и содержать их сохранно. А в летнее время на кровле держать мастеру с подмастерьи собственных кадей по шести с водою и в них по одному ведру и по метле з длиною рукояткою, и чтоб те кади завсегда были полны воды налиты, а снаружи для крепости окованы ис казны железными обручами. А в зимнее время чтоб из оных кадей вода вылита, и они с кровель были сняты и положены в удобное место под охранение.

Железные инструменты беречь, дабы напрасно созжены и переломаны не были. А ежели что ис тех инструментов утрачено или каким небрежением переломано будет, то за оные взыскано будет на мастерах.

Иметь у каждой домны на стенах черные табельные доски, каковы имеютца в медных плавильных фабриках, и на оных записывать мастеру, колико выдет в сутки колошь и пройдет по подлинной мере угля и весом руды и извести, и что ис того выдет чюгуна, как по весу и приему оного явитца. И в каждую субботу, списав со оных досок таблицами на полулистах, репортовать ему, мастеру, в припасную кантору для записки ис того в приход и росход и лутчего порядка в щетах. А в припасной канторе те подаваемые от мастера табели содержать особливо книгою, собирая их в столп.

[За] засыпками, надлежит смотрить мастеру и им, засыпкам, самим поступать осторожно, чтоб засыпали они в доменную трубу сыпь в данную им меру, когда во оной прежняя осядет, а чтоб [161] не выше и не ниже было. А уголь всыпать в те колоши верными и заклеймеными коробами, которые иметь крепкие, деланные ис тонких досок, с оковкою по углам жестяными обресками, мерою ширины по одному аршину, вышины по 13 вершков, длины полтора аршина, которые б насыпаны были углем полны. А руду сыпать по вышеписанной пропорции немало и без излишества, дабы от излишней сыпи в горну чюгун не густел и чтоб жуками не проходил, и от того напрасно руда не пропадала, також ежели недосыпь, то бывает больше угару.

Смотреть накрепко и предостерегать, дабы у горнов пороги не перегорали, и чюгун бы безвременно из горну не выходил, ибо когда чюгун на мокрой песок выбежит, то от того обретающимся при том людей вред и скоро пожар может учинитца, и того ради оные пороги утверждать накрепко.

При каждой домне на заводах надлежит быть при мастерах по ученику, которые б от здешнего мастера по ево должности обучены были ко всему доменному обхождению и к строению печей с фундамента безкрытно, також и чертежам тех домен, как рисовать планы, элефации и профили, дабы они могли после сами собою домны строить и показанные чертежи делать, и те домны, також и записки всегда содержать в добром порядке без всякой остановки, и для того оному рисованию и запискам недельным и протчему доменному обхождению учеников ему, мастеру, в свободные часы здесь в школе, выбрав из школьных учеников на каждую домну по одному, а когда они у того рисования и обучения доменному делу не будут, тогда их употреблять ко обучению арифметика.

По вышеписанным пунктам доменной мастер должен поступать неотложно, без всяких отговорок, и определенных к нему подмастерей и учеников и работников к вождению, и когда повредятца, ко исправлению домен и к плавке чюгуна и к протчему всему доменному обхождению обучать безкрытно так, как он сам в том знает. А ежели он против означенных пунктов поступать не будет и чюгун плавить будет плохой и в вождении домны чинить будет непорядки упрямства или глупости ради, за то ево штрафовать неотменно по вышеписанному и по указом. А ежели что сверх вышеписанного мастер усмотрит к лутчему, о том ему доносить немедленно, и ежели по рассмотрению явитца что оное к пользе, то принято будет за благо. [162]

Когда вновь будет строитца доменная фабрика о дву трубах по вышеписанной пропорции и при ней фурмовые избы, то к строению ее потребно припасов

Вышеписанные руды — становскую и шиловскую, которые по пробе оказали себя лутчими, плавить в особливой домне, а другие две — квашнинскую и решетскую, кои по пробе ж явились поплоше, также в другой особливой домне, а не все в -одной, чего ради оные и выше сего росписаны особо. Когда же буде случитца ис тех двух домен коей-либо одной быть за таким случаем в остановке, то те руды плавить и чрез одну домну, токмо, конечно, руды не обше ж, но лутчие порознь, и кои поплоше, также порознь, переменяя оные помесечно. И к той плавке для многих явных к прибытку резонов всемерно уголь употреблять свежей, а не лежалой, ибо в плавке чрез свежей уголь руд в переплавку употребляетца более, и потому когда руд более переплавитца, то и чюгуна в выходе бывает более ж, нежели как чрез лежалой. Буде же где уже лежалого угля есть многое число, то пока оной издержитца, употреблять со свежим пополам, чтоб оной не залежался более и от того и вовсе не испортился и негодным не сделался, и из оного ж держать (буде впредь по малой части оставатца будет) и в кузнице на ковку разных вещей. А когда на вышеписанных рудниках руды на коем-либо пресекутца или другие вновь найдутся, то на вышеозначенном утверждаться не надлежит, но сыскивать по свойству оных чрез пробы смес, и когда сыскан оной к лутчему будет, по тому и поступать. А когда ж и где будет плавитца в домнах чюгун лежалым с сосновым пополам, то потребно в год на одну домну:

Ценою обойдетца каждой пуд с приложением из 1 171 рубля 84 копеек другой половины 585 рублев 92 копеек, 3 1/16 копейка с малыми долями, которых останетца на сумму чюгуна 1 рубль 33 1/4 копейки, а обще ценою с приложением за припасы всего числа 1171 рубля 84 копеек, по 2 31/32 копейки с малыми ж долями, которых останетца 1 рубль 29 5/32 копеек.

При вышеписанной плавке чюгуна потребно быть инструментов к одному горну, которые употребляютца на низу горна при выпуске из горну чюгуна и на верху при засыпке руды, а имянно: ломов больших 2, средних 2, малых 8, гребков железных 9, лопаток железных к змаске фурм 2, рак железной 1, крюк для оттаскивания от горну соку 1, лопатка небольшая, которой запираетца горн, 1, лопатка ж большая сок из горну выносить 1, [171] грабли железные двои, лопаток железных 4, кирка с укладной наваркой 1, корытец деревянных для засыпки руды и извести 22, крюк железной небольшой для запору чюгуна в горну 1, крюков больших, которыми в горну работают, 2. А о клеймении и об отдаче оных доменному мастеру и о протчем чинить, как в должности припасной канторы управителя в... пункте ¹⁶ показано.

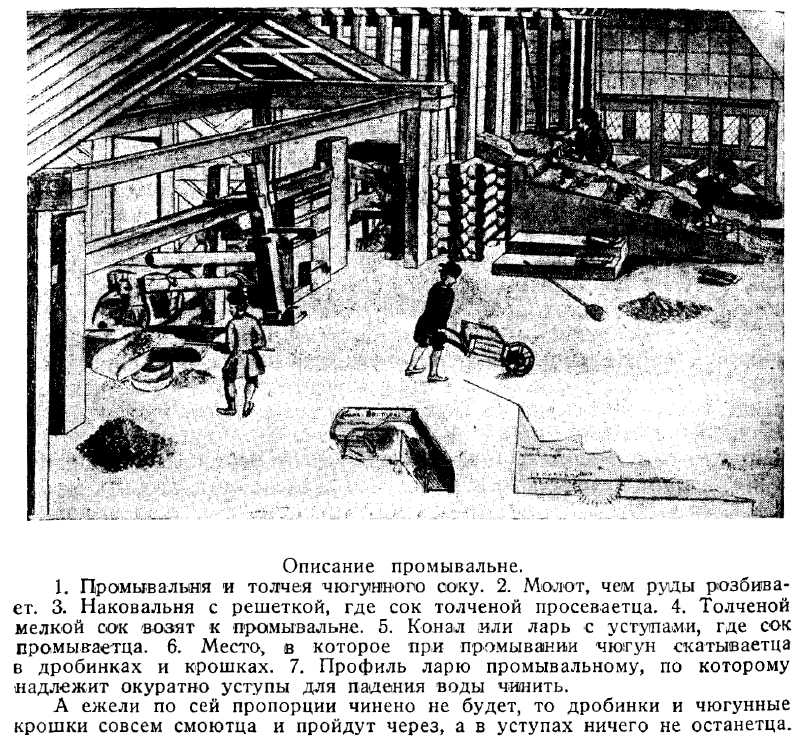

Понеже в доменном соку много имеетца чюгуна в крошках и дроби и чтоб оной с соком не смешивался, миновать того невозможно, ибо оной чюгун в крошках и дроби тем соком заливается, а оной на всех заводах железных никуда не употребляетца, в котором чрез верную большую пробу оказало, что каждой центнер имеет в себе дробного чюгуна от 7 до 11 пуд, а в каждой летней день могут оного соку истолочь два человека шестьсот пуд, да два ж человека промыть более [400] ¹⁷пуд, и не того числа соку имеет в день сыскано быть мелкого чюгуна по средней пропорции [40] ¹⁷, ис которого ковкою железа разными молотовыми мастерами пробовано, и ис пятнатцати пуд чюгуна вышло самого доброго беложильного полосового железа семь с половиною, восемь и восемь с половиною пудов, а угля при той ковке исходит менее того, когда железо делаетца из штыкового чюгуна, и по расчислению оных проб, положа среднею пропорцию, придет ис центнера соку мелкого дробного чюгуна от осьми до десяти пуд; а когда оной переделать в полосовое железо молотовыми мастерами, то выдет из него железа на половину, а другая половина угарает, и тот излишной угар против штыкового чюгуна от того, что оной мелкой в крошках и дроби чюгун так чисто, чтоб был против штыкового толчением и промыванием при весть и того учинить, дабы в нем соку ничего не было, трудно, но самыми мелкими дробинками песок и мелкой сок с тем дробным чюгуном остается, и потому в ковке железо ценою становитца пуд не более, как до девяти копеек; и по исчислению того соку, что ис каждой домны выплавляетца в сутки по 160 пуд, а изо всех, кои имеютца при казенных заводах, а имянно при Екатеринбурхском две, при Уктуском, Каменском, Алапаевском и императрицы Анны по одной, итого из шести домен в каждой год выходит соку триста пятьдесят тысеч четыреста пуд, ис которого толчением и промыванием сыщется чюгуна тритцатъ пять тысеч пуд, а железа из оного может быть сковано 17 500 пуд, сверх же того при заводах имеется прошлых лет соку великая сумма, от которого немалое число железа по вышепоказанному от меня, генерала лейтенанта, исканию получить можно, и дабы тот в соку чюгун туне не пропадал, того ради построить немедленно на всех казенных железных заводах, на которых домны есть, [172] толчеи и промывальны по выданным от меня чертежам, каковы приложены на странице... ¹⁶, а имянно в Екатеринбурхе толчею одну, две промывальны, а в Уктуском, Каменском, Алапаевском и императрицы Анны заводах по толчее и по одной промывальне и определить работников, где две домны, тут к толчению двоих, к промыванию двух же человек, а где одна домна, тут к толчению и промыванию двух человек, которые могут не токмо тот сок, которой в сутки из домны выходит, но несколько и старого к тому соку толочь и промывать. И тех работников, которые к тому толчению и промыванию заобыкнут, от того дела к другим не отрывать и не определять, ибо когда тех заобыклых к ыному делу от того взять, а на их место определять попеременно новых, то те за незнанием, как при том поступать и толочь и промывать надлежит, могут вскоре молот и наковальну [173] повредить и чюгун нечисто вымывать и напрасной убыток учинить. И как оные построены будут, то определенными к тому работники толочь и промывать выплавляемой из домен сок плавок жестокого и мяхкого чюгунов особливо и по промывании класть в особливые места, не смешивая мяхкой з жестоким. А ежели того соку, которой из домен выплавляетца, на толчение и промывание в день недостанет, то к той сумме, которую надлежит им в один день истолочь и промыть, доменными соковозами возить сок прежних плавок, и оной также толочь и промывать особливо ж, и что промыто будет соку и ис того чюгуна выдет, оное записывать в приход, означивая имянно, ис какого соку тот чюгун вымыт. И тот промытой чюгун отдавать на дело железа молотовым мастерам на другой день на каждую крицу по дватцати пуд, смешивая жестокой и мяхкой пополам, ис которого счислять и принимать самого доброго жильного железа по десяти пуд, ибо ежели оной дробной мелкой чюгун больше дву дней мокрой в грудах лежать будет, то оной от сырости ржавеет и тою ржавчиною чюгун съедает и угару более будет. А о пробе того железа и о мере оного указною меркою и о излишком сверх половины угаре чинить по прежним определениям. Также и те крошки, которые при выпуске чюгуна в штыки [174] остаются под домною, кои, например, лехче пяти фунтов, отдавать на ковку железа со означенными промывальными крошками, а в домну для переплавки оные не сыпать. А которые штуки покрупняе и, например же, весом выше пяти фунтов, те счислять со штыковым чюгуном. А за дело того железа ис крошек плату производить мастеру, подмастерью и работнику по тому ж, как за дело железа из штыкового чюгуна дается. А для лутчего мастерства определить ковать из оных крошек железо на особливых горнах и особливыми мастерами. И те крошки со штыковым чюгуном отнюдь не мешать для избежания в щете об угаре чюгуна и угля конфузии, ибо ежели такие малые дробинки со штыковым чюгуном мешать, то в той дроби более угару бывает, и не такое хорошее, белолом, и жильное железо и г делу галантереи, ружья и протчих всяких инструментов будет, нежели когда оной один особливо будет делатца без примешания к штыковому. И того ради на ковку железа дробной мелкой чюгун давать особливо, а не со штыковым, буде же за каким-либо случаем оной мелкой чюгун в железо вскоре переделан быть не имеет, то оному велеть по промытии высушить, чтоб от воды не ржавел, и класть в такое место, где б мокроты не было. Также при Екатеринбурхском заводе из тех промывальных крошек употреблять в дело уклада и стали, смешивая с росковочным железом третью часть или половину или меньше по рассмотрению. Понеже по пробе явилось, что от примешания тех крошек уклад и сталь родитца доброй, и то железо в записке в приход и в росход означивать имянно, что железо делано из мелкого чюгуна, вымытого из доменного соку, а уклад и сталь с примешанием оных крошек, и класть в анбары особливо, не смешивая з другим железом, или для знания оного на полосах класть знаки особливые. А работником за толчение и промывание того соку плату производить по тому, как по пробе пришло, а имянно за толчение и промывание с чистого вымытого мелкого чюгуна с [40-ка] ¹⁷ пуд всем обше по [12] ¹⁷ копеек, буде же ими в день более [40] ¹⁷ пуд чюгуна вытолчено и промыто будет, то что сверх оного будет, за то также им платить по пропорции вышепоказанной платы, дабы они, толчейшики и промывальщики, лутче работали, а не гуляли, ибо когда им давать не уроком, то они не так радетельно будут работать, но станут ленитца, а управителю всегда за ними, чтоб работали неленостно, усмотреть не можно, ибо когда он для смотрения других работ от них отлучитца, то они для своей лености могут, дабы вал не скоро обращался и молотом не часто било, мало на колесо воды пустить, также и соку будут накладывать под молот менее. И когда так от них чинитца будет и соку положено ретко, то молот и по простой наковальне бить имеет, от чего тому молоту и наковальне немалой вред учинитца. А как уже уроком оным дастся, [175] то тогда за ними управителю смотреть надлежит токмо, чтоб данные им припасы содержали порядочно и чюгун из соку толчен и промывай был чисто. А ежели ими промыт будет нечисто, то того чюгуна в казну от них не принимать, но велеть им паки перемыть начисто.

Понеже с Екатеринбурхского завода на завод же цесаревны Анны повсягодно, пока тамо домна построена будет, имеет отпускатца чюгуна на ковку железа более семидесят тысеч пуд, и тот чюгун отправляетца туда водою на судах, которой для того отпуска ис-под домен на берег, где оной чюгун в суда нагружаетца, носят на крутую гору работники, при чем их бывает не малое число, и носить оной людьми мешкотно и трудно, ибо оные работники ис-под домен носят на тое крутую гору на плечах и носилках, того ради для избежания того построена при той домне машина, как оной значит приложенной на... ¹⁶ странице абрис, чрез которую имеет тот чюгун ис-под домен подиман быть вдруг в каждом ящике пуд по сту, и на берг поперег плотины к судам по понурному мосту с малыми людьми скатан быть на четырех валах, которым под каждым ящиком надлежит быть, из оных один ящик будет подиматца с чюгуном ис-под домен к судам, а другой в то время на низ отпускатца.

___________________

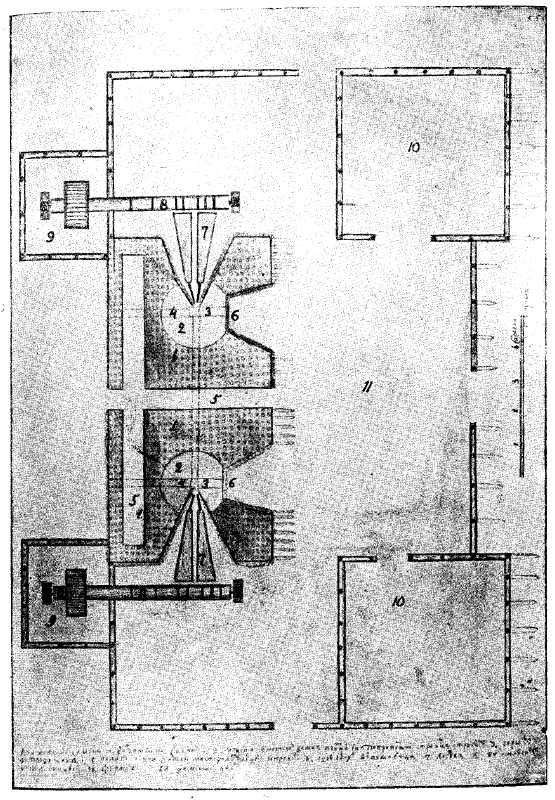

[144] [ПЛАН ДОМЕННЫХ ПЕЧЕЙ]

1. Основание доменного фундамента с сваями. 2. Место, в котором домна и горн ее по пропорции строитца с трубами. 3. Горн. 4. Продушина. 5. Полатка для житья мастеровым людей и проход. 6. Где чюгун выпущаетца. 7. Меха. 8. Вал с колесами. 9. Колесницы. 10. Фурмавые. 11. Доменной двор. [145]

___________________

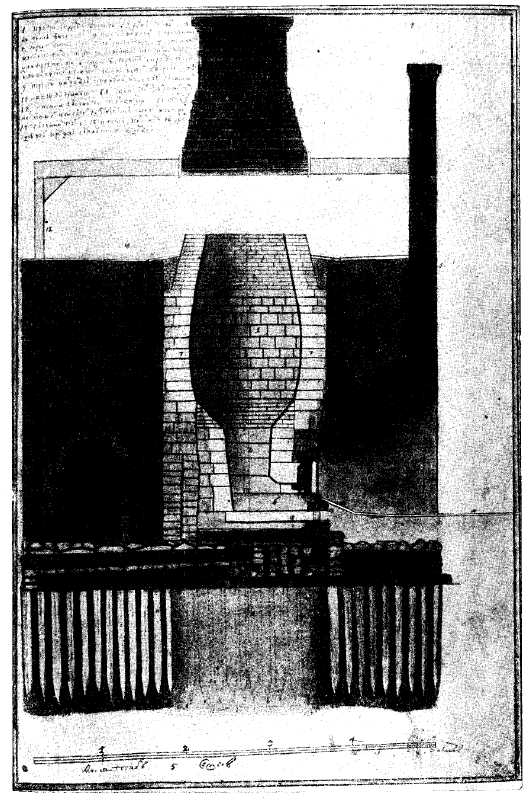

[146] [ПРОФИЛЬ ДОМНЫ]

1. Профиль в домне внутри. 2. Горн. 3. Свод, где выпуск бывает. 4. Покои и проход. 5. Продушины. 6. Горн вниз, где чюгун копитца. 7. Стена из белого камня, которой беретца с Точильной горы для крепости в огне. 8. Труба, окрозь которую три выпуске из горнов искра и жар вверх идет. 9. Труба над домною стоячая на связях чюгунных. 10. Связи чюгунные. 11. Сваи под фундаментам. 12. Стойки чюгунные под связьми. 13. Темпельной камень или чюгуну где выпуск бывает, или порог. 14. Чюгунной пол. 15. Плит под горном. 16. Двор, где уголь и руда сыплютца в домны. [147]

___________________

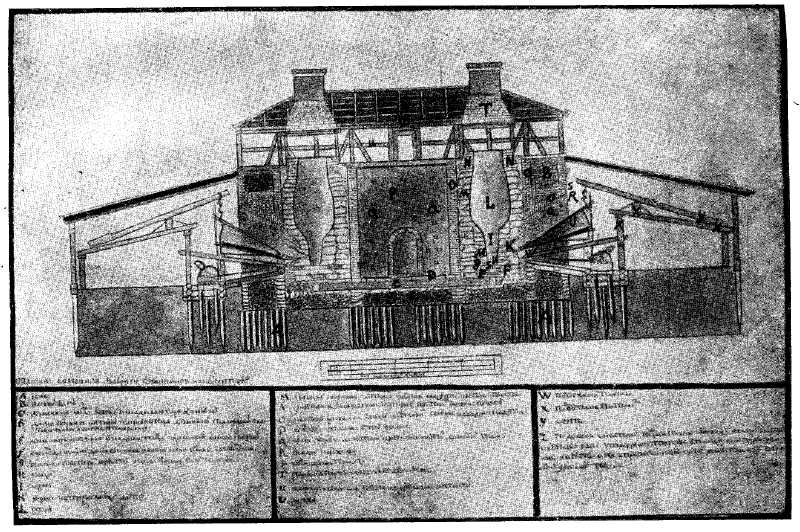

[148] ОПИСАНИЕ ДОМЕННОЙ ФАБРИКЕ, ОЗНАЧЕННОЙ НА СЕМ ЧЕРТЕЖЕ

А. Сваи. В. На сваях бут. С. Душники между бута выкладываютца камнем. D. Доска чюгунная, которою покрываетца душник под горном, а на ней белые глины на четверть аршина. Е. Душник, которой выкладываетца кирпичей и около ево песок. F. На оном душнике доска чюгунная и на ней белой глины на 2 вершка. G. Песок, на котором лежит лещадь, и около оной песок же. Н. Лещадь. J. Горны. K. Фурмы, в которые меха дуют. L. Трубы. М. Камень горновой, которой во огни может крепко стоять. N. Кирпичи из белой глины, которые крепко ж во огни стоят. О. Кирпич ис красной глины, которым стены и своды кладутца. Р. Между стенами бут з глиной. Q. Связи железные, которые крепят весь корпус доменных печей. R. Своды к мехам. S. Над сводами продухи. Т. Трубы, которые на чюгунных связех стоят. U. Анбар мазанковой, где уголь и руду в домну сыплют. V. Меха. W. Под мехами постели. X. Под очепами постели ж. У. Очепы. Z. Подушки, на которых подшипники чюгунные, а на них шипы, которые в валу утвержены, также и пальцы, о которые движение имеют меха и протчая, как о сем имеетца вид в профиле обоих доменных печей. [149]

___________________

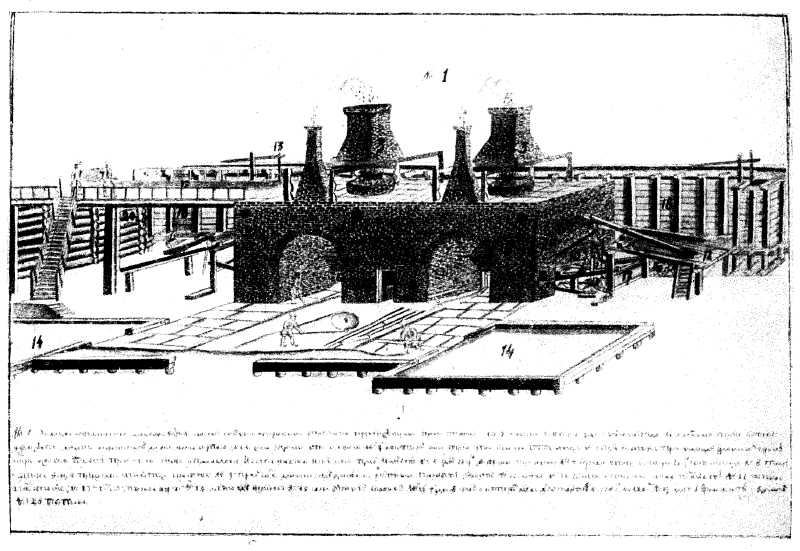

[157] № 1. Элевация и прошпект доменной фабрике с ларем и с мехами и с фурмовыми и протчими принадлежащими при ней строениями.

№ 2. Колоши, в которые руда и уголь сыплютца. № 3. Над ними трубы, которые надлежит делать ис крышечных досок, а не ис кирпича, дабы связи чюгуиные, что означены №-м 4-м, на которых оные трубы стоят, не могли подломитца. № 5. Трубы, в которые происходящие из доменных горнов искры и жар, что бывают при выпуске чюгуна и принимании и вытаскивании из горну соку, проход имеют.

№ 6. Где чюгун выпускаетца из горну. № 7. Борозды из песку, в которые чюгун выпускаетца. № 8. Тчан, в которой фурмы пущечные ставятца при литье. № 9. Проход между домнами и где доменные работники при работе живут. № 10. Меха. № 11. Очепы, которыми меха подимает. № 12. Постеля под очепами. № 13. Подъем запорной из ларя. № 14. Место, где фурмовые. № 15. Связи железные сквозные. № 16. Водяное колесо, которым меха действуют. № 17. Вал. № 18. Ларь. № 19. Мост — уголь носят к колошам. № 20. Плотина.

___________________

Комментарии

13. Дополнено по А. и Д. спискам.

14. В рукописи ошибочно: «16206»..

15. В рукописи ошибочно: «16357».

16. Пропуск в рукописи.

17. Вставлено из А. и Д. списков рукописи.
