И понеже чрез несколько годов практика нам показала при повреждении плотин, что оные более повреждает от того, что здесь в Руссии на реках, где построены заводы выше заводских прудов, крестьяне строят плотины мельнишные весьма некрепкие, и когда приходит вешняя вода, тогда оные промывает и, их изломав, от того слань и другой лес и вода приходит вдруг в заводские пруды, от чего, буде вешняки учинены уски, та вода не пробираетца. К тому ж сланью и другим от мельниц лесом и льдом в вешняшных дворах и вешняшные запоры запруживает. И к тому ежели вешняк и запоры уские, также стойки запорные чрез меру широки и толсты, от чего более ускость окошкам вешняшным бывает, и от того вода понуждена бывает итти чрез плотины, и тем из оных землю вымывает, и оные иногда и до основания, и при них фабрики раззоряет, и тем наносятся казне немалые убытки. И сей вред более бывает при таких реках, где пруды с малыми розливами [118] имеютца, ибо вешняя вода когда придет, то ей разоттись и разлитца негде, и от того оная весьма скоро и высоко вверх прибывает и чрез плотины идет.

Другая притчина к повреждению и при таких плотинах, где великой разлив бывает, ежели командиры смотрить и рассуждения иметь, как остеречь плотины от большей воды, не будут, ибо когда весною вдруг теплота и дождь с мокрым снегом бывает, от чего и тот снег, которой зимою напал, вдруг растаивает, а при разливных прудах прибыли вскоре познать не можно, то оные командиры, не взирая на оное, будут копить в прудах воду до указной меры, опасаясь, чтоб воды не упустить и от того заводам не нанести остановки, и потом, когда та вешняя вода и по времени своему земляная вдруг в пруды придут, и тогда хотя уже и запоры, как вешняшные, так и ларевые, отопрутца, токмо оной окопной воде вдруг уже пробратца не можно, и от того и такие плотины могут повреждаться. И для того при сделанных плотинах по веснам, хотя и прибыли не видно, надлежит вешняки ззаранее отпирать и воду, не задерживая, пропущать. А впредь плотины надлежит строить по приложенному при сем на... странице ¹¹ чертежу, какова ныне делается на Каменских заводах, которую ныне я, генерал лейтнант, по своей инвенции исправил и делать определил. И пред вешняками дворы надобно строить более прежних, захватывая далее в пруд сваями, на которые накладываютца брусье, чтоб лесом и льдом оные не могло запруживать и тем входу воде препятствия делать, также и стойки, где будут доски запорные вешняшные забиратца, в ширину толстоты делать не надлежит, но ужее, токмо б в ускость потолше были, чтоб от того могли быть окна вешняшные ширее и вода убиратца без повреждения плотин. И те б стойки в гнезда вдалбливаны были так, чтоб при нашествии большой воды, буде пробиратца не будет, можно было их выбирать вон чрез показанную от меня при сем в чертеже машину. И когда такие плотины строены будут, как на Каменских заводах строитца, то при оных вешняках окон и к ним запоров, как есть обычайно при построенных других здесь плотинах, кроме заборных досок, которые х кокорам будут приложены и по веснам ззаранее выбирзны, не надобно. А мельнишных прудов на таких реках, где заводтские пруды с малыми разливами имеютца, выше оных строить крестьян, конечно, не допущать, а велеть им строить на других речках или на тех же, токмо ниже заводских прудов.

Буде же таких мест ниже заводских прудов и на других речках, где можно было построить мельнишной пруд, не сыщется, и от того крестьяне за неимением мельниц не понуждены б были за несмолотьем муки в пропитании своем иметь нужды, и ежели кто из них будут просить о даче позволения о строении мельнишных плотин выше заводских плотин, и таким строить давать [119] токмо с последующим подкреплением и обязательством: 1) чтоб плотина была построена надежная и по примеру строения заводских плотин, 2) вешняки б были сделаны широкие, чтоб большая вода, когда случитца, могла пробиратца, 3) по веснам воды в пруде не задерживать, но ззаранее выпущать оную ис пруда всю, дабы к повреждению опасности не было. [120]

___________________

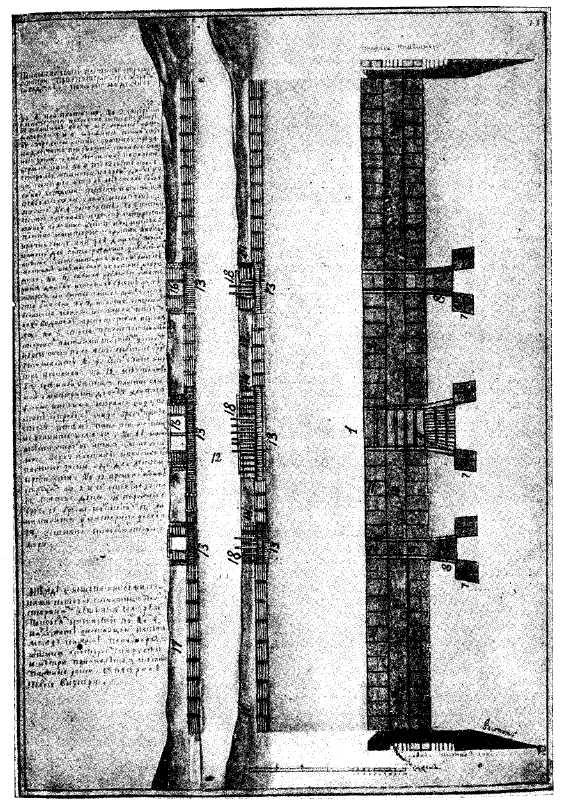

Показание, как плотины строены в Сибири при Екатеринбурге и протчих заводах, которые надежны.

№ 1. План плотинной; № 2. Струб рубленой от материка из бревен, которые в отрубе толщиною в 6, 7 и 8 вершков, вверх до порога 3 и 4 аршина, ко оному струбу с передней стены против пруда надлежит прибивать стоячие паженые доски сухие, толщиною по полугору вершку, как № 3 изъявляет, на обе стороны вешняка и ларей, дабы вода, которая в тех местах больше, сильняе хождение имеет и вертитца, не вымывала глину из клеток, о которой № 4 показует; № 5. Понурные мосты вделаны из досок, которые толщиною по половине вершку или ис [плах] плотно, на которые надлежит набивать крепко глину или ил до самых порогов наискось для подтверждения, дабы в том месте отсыпи, которая под понурным мостом, не вымывало и плотину не вредило; № 6. Свинки рубленые от материка до верху ис таких бревен, как и струб, набиты глиною, дабы отсыпь, что означено № 7, на обоих сторонах вешняка и ларей не валилась и тем ходу водяному препятствия не делала; № 8. Стойки, прибитые на обеих сторонах плотными толстыми досками, и чрез оные положены толстые брусье, что значит № 9, чтоб оные внутрь не валились; № 10, Место струба, где набиваетца плотно глиною от материка доверху для того, дабы никоими мерами вода поперег струбов, а вдаль бревен прокрасться и тем пакости в плотине учинить не могла; № 11. На оном месте струб рубится выше, до самого верху плотины, и прибиваютца паженые доски вдоль для лутчей крепости; № 12. Прошпект обоим струбам № 2-го; № 13. Стоячие доски; 14. Лежачие доски; 15. Порожные брусье; 16. Брусы над стойками; 17. Глина набита от материка доверху; 18. Вешняк и на обоих сторонах лари.

Между вышеписанными стойками, которые ставятца по обоим сторонам вешняка и ларей по крыльям и азначены под № 8-м, надлежит дистанции иметь между каждою по полтора аршина, х которым снаружи и снутри прибиваютца толстые паженые доски, а в ларях только внутри. [121]

[122]

___________________

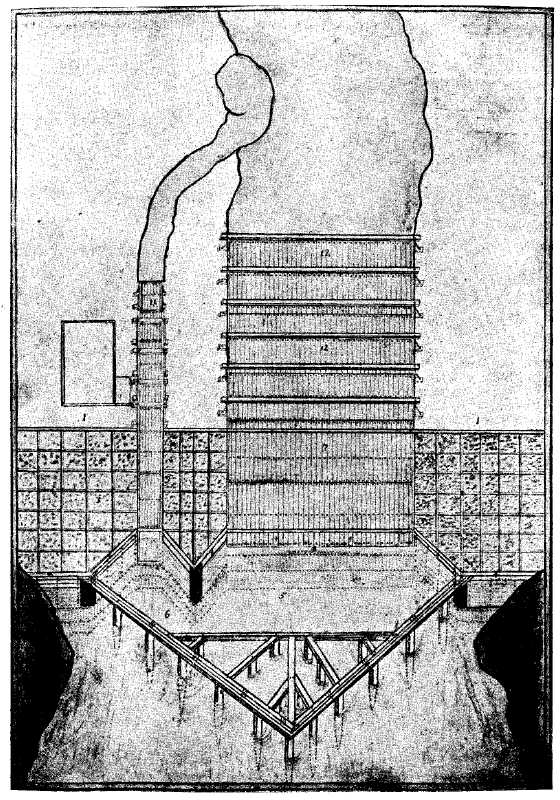

1. Новоманерная плотина, какова исправлена на Каменских заводах.

2. Струбы или тарасы рубленые из бревен от самой пошвы кверху.

3. Клетки рубленые из бревен, в которые набито крепко доброю глиною без песку от пошвы доверху, дабы вода сквозь скважны не сыскала и от того плотины не промыла, как много бывает в Русе раззорение плотинам, у коих хвоями, сланью, навозом и соломою заложены бывают пошвы, которые весьма ненадежны, и часто их промывает.

4. Стоячие и лежачие паженые доски, которые прибиваютца к струбам на передние против воды стены, также и х крыльям, на которых великая надежда есть, что вода никоими мерами сквозь оные пройтить и плотины вредить не может. 5. Понурной мост в вешняшном дворе для того:, чтоб водою, которая от проходу в вешняк в том месте быстра и сильное хождение имеет, отчего великие и водовороты есть, не могло пред вешняками никакого повреждения делать, ибо бес понурного моста и без отсыпи скорым временем фундамент промыть и плотину повредить может. 6. Отсыпь из самой доброй глины крепко убита токмарями наверху понурного моста и перед плотиною, также под панурным мостам, от которой когда далее и косо положее вделается, а не круто большую иметь надежду в плотине можно. 7. Вешняк или проход водяной сделан шириною 11 сажен, пошире настоящего течения реки для того, дабы вешняя вода могла удобнее в него убратца, а не чрез плотину итти, как ныне уже и было на трех заводах, что вода шла чрез плотины, а в вешняки убиратца не могла, и тем заводам от того учинился вред немалой. 8. Порог сделан повыше дареного порога для того, дабы без опасения весною и всегда ординарно вода в ларе была, а лишнея чрез вешняк без подымания запоров выходила, понеже бывает, что запоры скоро поднять не можно, такожде и то бывает, что брус, которой прибит к запорным планом, отрываетца, и потом те запоры поднять нельзя, такоже от стоячих брусов между запоров, которые очень толсты, для длинности прежних ниских порогов от толстоты их бывает водяному ходу утеснение. К тому ж случаетца по веснам, что ко оным нанесено бывает водою щепье и пловучая тина и лед и протчей дрязг и тем запруживает, от чего может плотину вдруг все раззорить. И хотя оные стойки можно вынимать, однако не без великого помешательства и остановки бывает, и того ради вместо стоек сделаны кокоры, о которых значит № 9, невысокие, тонкие, а наверх положены брусье нетолстые, к тем кокорам прикладываютца по две или по трн доски для вскопления зимою и летом воды, а весною до прибытия вешной воды как оные доски, так и кокоры вынимаютца вон. И посему по веснам ко оным плотинам и караул не надобно, для того что вешняк широк 11 сажен, а настоящее течение реки токмо 5 сажен. № 10. От порога вешняшного до верхнего бруса иметца вышины 3 аршина, итого 99 квадратных аршин проходу водяного; сверх того от меня, генерала лейтенанта, показано, чтоб в конце ларя, где прежде бывали окна и запоры, оных не делать, а сделать так, чтоб весь забор, что при № 11, мог поднят быть.

№ 12. Вешняшной мост, по которому вода будет итти спадением, надлежит строить на крепких и долгих сваях, которые б в землю забиты были далее, и, учини на них заплечки и продолбя на брусьях дары по величине свайных заплечков, накладывать на сваи брусье и укреплять оные к сваям з боков баутами, которые б могли сшить сваю и брус вместо, дабы когда весною подпрудные воды бывают, не могли вешняков подняв отрывать, как уже эксемпель был. Тем вешняшным мостам надлежит строеным быть длинным, ибо что построитца длиннее, то лутчее к безопасности, что плотин не будет повреждать подмыванием с нижную сторону.

№ 13. Двор перед вешняком для недопущения во оной по веснам льду и протчего дрязгу.

14. Чюгунные наугольники дабы льдом, бревнами и другим ничем не могло вредить. [123]

[124]

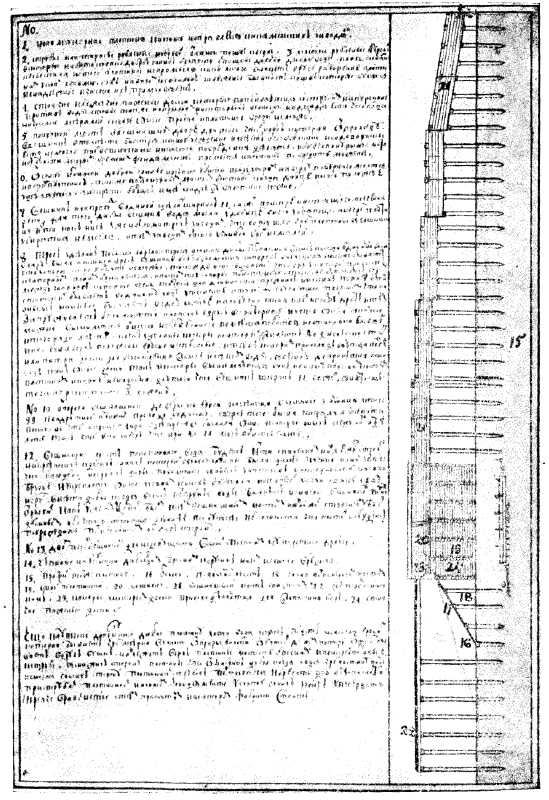

15. Профиль той же плотине. 16. Отсыпь. 17. Понурной мост. 18. Глина под понурным мостом. 19. Струб плотинной. 20. Вешняк. 21. Вешняшной мост спадением. 22. Двор перед вешняком. 23. Кокоры, х котором доски прикладываютца для запасения воды. 24. Стоячие паженые доски.

Еще к лутчему дополнение, дабы плотину, хотя вода и чрез пойдет, не могла вредить, которая бывает чрезмерно велика от прорывания облаков дозжем, которой оттого бывает вдруг велик, надлежит верх плотины мостить бревнами и прикрепить оные к струбу, а с нижную сторону плотины, что от фабрик, дабы, когда вода чрез плотину пойдет, не могла со оную сторону плотинных струбов подмывать и вредить, для безопасности при струбах плотинных на самом фундаменте услать сланью, и оную утвердить крепче в равенстве с тем горизонтом, на котором фабрики стоят. [125]
